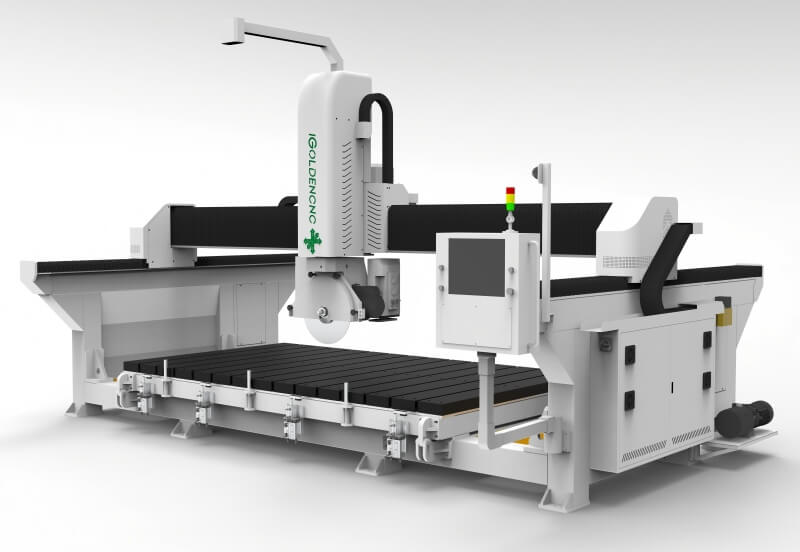

Что такое 5-осевой 5+1 мостовой резательный станок? В статье подробно объясняю его принцип работы и ключевые преимущества

В камнеобрабатывающей промышленности 5-осевой 5+1 мостовой резательный станок становится «основным оборудованием» для всё большего числа заводов. Но для тех, кто только начинает работать с этим оборудованием, часто возникают такие вопросы:

Что на самом деле означает 5+1 ось?

Чем он отличается от обычных трёхосевых и четырёхосевых станков?

Что реально даёт дополнительная ось?

Нужен ли мне 5-осевой станок для моих производственных задач?

В этой статье я в самой понятной форме разъясняю эти вопросы раз и навсегда.

1. Что такое «пять осей 5 1»?

Сначала разберём это название.

«Пятиосевой» означает пять осей движения

С этими пятью осями головка станка может позиционироваться и обрабатывать под любым углом в пространстве. В этом и заключается главная ценность пятиосевой обработки — не двигая заготовку, только за счёт движения головки, можно создавать самые разные сложные формы.

Что означает «1» в «5 1»?

“5 1” обычно означает добавление второй шпиндельной головы к базовой пятиосевой системе. Обычная конфигурация такова:

• Главная пила：Отвечает за крупную резку, раскрой и резку под 45°

• вспомогательный шпиндель：Отвечает за фрезеровку, сверление, обтачивание краев, гравировку

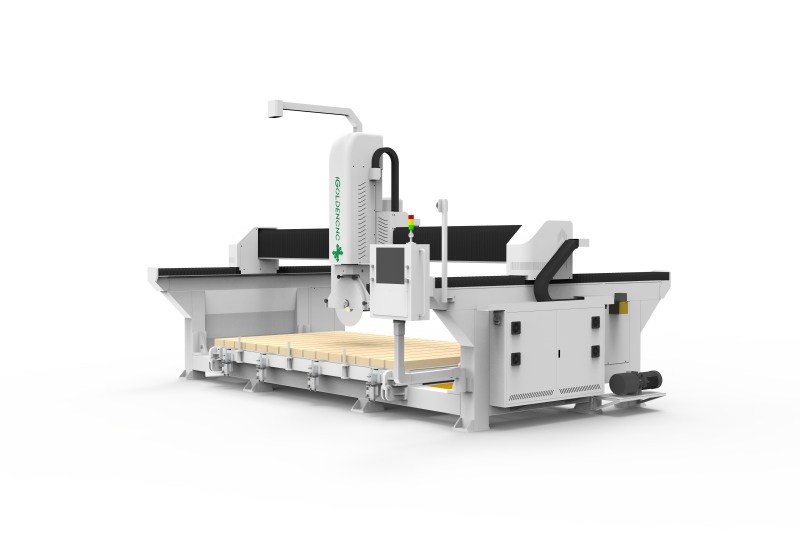

Рекомендуемое изображение 2: Схема конструкции с двумя двигателями (пильный диск, шпиндель)

Суть «1» в интеграции функций — одно устройство одновременно обладает возможностями крупной резки и точной обработки, без необходимости переключаться между резакой и гравировальной машиной.

2. Пятиккулачковый фрезерный станок vs. трёх-/четырёхосевой: в чём же основная разница?

Чтобы понять ценность пятиосевых станков, сначала взглянем на ограничения устройств с меньшим количеством осей.

Интуитивный пример:

Сборка 45° скошенных кромок кварцевой столешницы:

Трёхосевая/четырёхосевая: нужно наклонять плиту или использовать угловой шаблон, эффективность низкая, точность плохая

Пятиосевая: головка станка наклоняется прямо на 45°, всё делается за один проход, точность до ±0,02 мм

Три, основная технологическая концепция 5-осевого 5+1

1. Пятиосевое управление: алгоритм пространственной интерполяции

Суть пятиосевого управления заключается в том, что числовая система управления в реальном времени рассчитывает координированное движение пяти осей. Когда режут поверхность, система должна одновременно контролировать позиции X/Y/Z и углы A/C, чтобы наконечник инструмента всегда двигался по заданной траектории и при этом сохранял оптимальный угол контакта с поверхностью заготовки.

Ключевые технологические моменты:

• Функция RTCP（Контроль за центром вращающегося инструмента）：независимо от того, как вращается головка станка, кончик инструмента всегда остаётся на запрограммированной траектории

• Компенсация длины инструмента：Автоматическая компенсация погрешностей, вызванных износом инструмента

2. Переключение между двумя насадками

Переключение между пильным диском и шпинделем обычно осуществляется с помощью автоматического устройства смены инструментов или двухголовой конструкции:

• Пильный диск: высокая мощность (15-22 кВт), используется для крупных пропилов, резки материала и под углом 45°

• Шпиндель: высокоскоростной (6 кВт, воздушное охлаждение), используется для фрезеровки, сверления, обработки кромок и гравировки

Ценностный пункт:Одно устройство выполняет пять операций, сокращая количество загрузок и выгрузок и избегая накопленных ошибок из-за многократного зажима.

3. Умные вспомогательные функции

Современные пятиосные мостовые фрезерные станки обычно включают следующие функции, чтобы еще больше повысить эффективность:

Четыре, какие реальные преимущества могут дать пятикулачковые 5-1?

Преимущество 1: одно закрепление, вся обработка завершена

Традиционный процесс обработки: большая заготовка → смена гравировального станка для сверления отверстий → смена кромкооблицовочного станка для фаски → многократное зажимание и настройка инструмента.

Пять осей 5 1: после подачи листового материала резка, фрезеровка отверстий, шлифовка кромок, снятие фасок и гравировка выполняются за один раз.

Повышение эффективности: общее время обработки сокращается на 30%-50%.

Преимущество 2: сложные формы формуются за один раз

Спиральные узоры на римских колоннах, арочные мозаики, нестандартные внутренние углы, края в виде животика… Все эти сложные традиционные формы, требующие множества этапов и оборудования, можно изготовить за один раз с помощью пятиосевого станка.

Гарантия точности: избегайте ошибок при многократном зажиме инструмента, повторная точность позиционирования может достигать ±0,02 мм.

Преимущество 3: максимальное использование плитного материала

С помощью функции компоновки по фотографии устройство автоматически оптимизирует расположение путей резки, максимально используя обрезки материала. На практике эффективность использования плит может увеличиться на 15%-20%.

Экономическая эффективность: если обрабатывать 1000 листов в год, сэкономленные на материалах средства будут значительными.

Преимущество 4: снижение зависимости от ручного труда

• Лазерное позиционирование и автоматическая настройка инструмента: оператору не нужно настраивать инструмент вручную

• Фотографирование и верстка: не нужно разметку делать вручную

• Автоповорот столешницы: тяжелые плиты можно загружать и разгружать без помощи нескольких человек

Стоимость персонала: нового сотрудника можно обучить за 1-2 дня, опытные мастера нужны меньше.

5. Итог

Пятиосевой фрезерно-гравировальный станок 5 в 1 по сути является многофункциональным оборудованием, объединяющим грубую обработку, точную обработку и обработку нестандартных форм. Его основная ценность заключается в следующем:

• Пятиосевая обработка: одно зажатие, чтобы обработать детали под любым углом и на любой поверхности

• 1 двойная приводная голова: пильный диск, шпиндель, одно устройство выполняет резку, фрезеровку, сверление, шлифовку, снятие фаски

• Интеллектуальная помощь: фотосъёмка и верстка, лазерное позиционирование, автоматическая установка инструмента, снижение зависимости от человека

Для обработки кварцевых столешниц, резки больших плит и резьбы по нестандартным камням, пятиярусный 5 1 в настоящее время является одним из самых выгодных решений.
